Gyorsítási és lassítási rámpák beállítása
Optidrive Alkalmazásokat támogató könyvtár
Alkalmazás AN-ODE-3-002–H
Cím Gyorsítási és lassítási rámpák beállítása

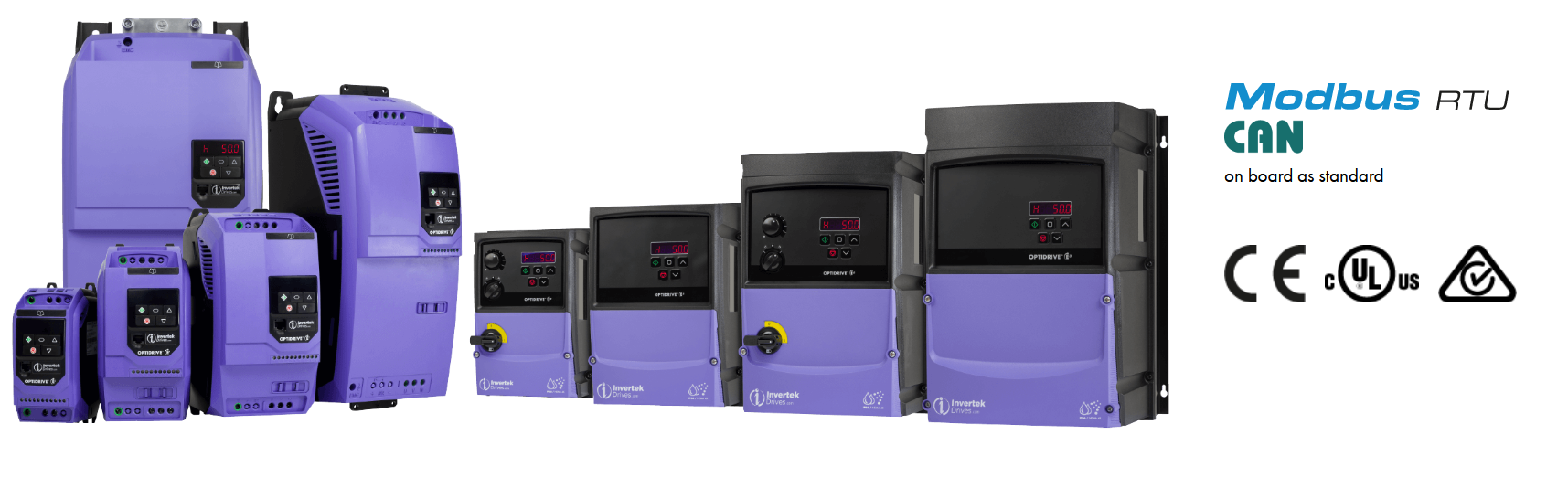

Termék: Optidrive E3
Áttekintés:
Az Optidrive E3 használatának egyik legfontosabb előnye, hogy a motor gyorsítási és lassítási rámpaidejének független beállításához külön paramétereket biztosít. Ez biztosítja a motor egyenletesebb indítását és leállítását, ami csökkenti a csúcsáramterhelést és a csatlakoztatott gép mechanikai kopását. A paraméterek az alkalmazás követelményeinek megfelelően állíthatók be.
 | Vegye figyelembe, hogy a rámpa sebességét óvatosan kell beállítani: A motor által működtetett berendezésnek képesnek kell lennie a beprogramozott rámpa sebességek teljesítésére a mechanikus/mozgó alkatrészek károsodása vagy károsodása nélkül. |
Paraméterek
P -03 Gyorsítási rámpaidő
Ez a paraméter azt az időt határozza meg, amely alatt az Optidrive E3 kimeneti frekvenciája 0,0 Hz-ről a P-09-ben programozott motor alapfrekvenciára emelkedik. A paraméterben megadott idő másodpercben van megadva.
Vegye figyelembe, hogy a megadott idő a motor névleges frekvenciájára vonatkozik. Ez azt jelenti, hogy ha a névleges frekvencia 50 Hz, akkor a motor álló helyzetből 25 Hz-re történő gyorsuláshoz szükséges idő a P-03 értékének a fele.
P -04 Lassítási rámpaidő
Ez a paraméter azt az időt adja meg másodpercben, amely alatt az Optidrive E2 kimeneti frekvenciája a P-09-ben programozott motor alapfrekvenciáról 0,0 Hz-re csökken.
Ha a P-04 értéket nullára állítja, akkor az Optidrive a P-24-ben beállított rámpa sebességet (gyors rámpa) használja a hajtás lassítására.
P- 24 Második lassítási rámpaidő („Gyors leállás”)
Az Optidrive E3 tartalmaz egy további lassítási időt. Ez a paraméter akkor válik aktívvá, ha a P-04 értéke nulla. Ezenkívül digitális bemenetekről, vagy a hálózati tápellátás kiesése esetén is kiválasztható. Ez hasznos lehet, ha például a gépnek bizonyos esetekben gyorsabban kell leállnia, mint más esetekben. Ezt a funkciót részletesebben más alkalmazási megjegyzésekben ismertetjük.
A P-04-hez hasonlóan a megadott érték másodpercben van megadva, és az az idő, amely alatt az Optidrive kimeneti frekvenciája a P-09-ben beprogramozott motor alapfrekvenciáról 0,0 sebességre csökken.
Ha a P-24 nullára van állítva, az Optidrive a gyors rámpa használatával történő lassításkor megáll.
További megjegyzések
Vegye figyelembe, hogy ha az Optidrive kimeneti frekvenciája meghaladja a motor névleges frekvenciáját, akkor a célsebesség eléréséhez vagy a hajtás aktuális fordulatszámáról való leállításához szükséges idő hosszabb lesz, mint a P-03 és P-04 paraméterekben beállított rámpaidők
