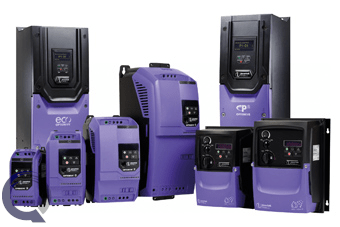

Frekvenciaváltók

A frekvenciaváltókkal a villanymotorok fordulatszámát tudjuk fokozatmentesen és viszonylag tág határok között szabályozni, vezérelni. Az elérhető fordulatszám tartománynak jellemzően éppen a motor fizikai, műszaki és technikai paraméterei szabnak korlátot.

Termékek
Termék neve / AdatlapTeljesítmény (kW)CikkszámGyártó
NL1000-00R4G2 0,4KW/230V Frekvenciaváltó0.37NL-NZ
NL1000-00R7G2 0,75KW/230V Frekvenciaváltó0.75NL-NZ
NL1000-00R7G4 0,75KW/400V Frekvenciaváltó0.75NL-NZ
NL1000-011G4 11KW/400V Frekvenciaváltó11.00NL-NZ
NL1000-015G4 15KW/400V Frekvenciaváltó11.00NL-NZ
NL1000-01R5G2 1,5KW/230V Frekvenciaváltó1.50NL-NZ
NL1000-01R5G4 1,5KW/400V Frekvenciaváltó1.50NL-NZ
NL1000-02R2G2 2,2KW/230V Frekvenciaváltó2.20NL-NZ
NL1000-02R2G4 2,2KW/400V Frekvenciaváltó2.20NL-NZ
NL1000-03R7G4 3,7KW/400V Frekvenciaváltó3.70NL-NZ
NL1000-05R5G4 5,5KW/400V Frekvenciaváltó5.50NL-NZ
NL1000-07R5G4 7,5KW/400V Frekvenciaváltó7.50NL-NZ
NZ2200-00R4G 0,4KW/230V Frekvenciaváltó0.37NL-NZ
NZ2200-01R5G 1,5KW/230V Frekvenciaváltó1.50NL-NZ
NZ2200-02R2G 2,2KW/230V Frekvenciaváltó2.20NL-NZ
NZ2200-03R7G 3,7KW/230V Frekvenciaváltó3.70NL-NZ
NZ2200-0R75G 0,75KW/230V Frekvenciaváltó0.75NL-NZ
NZ2400-0R4G 0,4KW/400V Frekvenciaváltó0.37NL-NZ
NZ2400-0R75G 0,75KW/400V Frekvenciaváltó0.75NL-NZ
NZ2400-110G132P 110KW/400V Frekvenciaváltó110.00NL-NZ
NZ2400-11G/15P 11KW/400V Frekvenciaváltó11.00NL-NZ
NZ2400-11G/15P 11KW/400V Frekvenciaváltó "AKCIÓS"11.00NL-NZ
NZ2400-132G160P 132KW/400V Frekvenciaváltó132.00NL-NZ
NZ2400-15G18.5P 15KW/400V Frekvenciaváltó15.00NL-NZ
NZ2400-160G185P 160KW/400V Frekvenciaváltó zavarszűrő és fékchopper nélkül!!!160.00NL-NZ
NZ2400-18.5G22P 18,5KW/400V Frekvenciaváltó18.50NL-NZ
NZ2400-1R5G 1,5KW/400V Frekvenciaváltó1.50NL-NZ
NZ2400-22G30P 22KW/400V Frekvenciaváltó22.00NL-NZ
NZ2400-2R2G 2,2KW/400V Frekvenciaváltó2.20NL-NZ
NZ2400-30G37P 30KW/400V Frekvenciaváltó30.00NL-NZ
NZ2400-350G/400P 350KW/400V Frekvenciaváltó (FÉKMODUL NÉLKÜL)350.00NL-NZ
NZ2400-37G45P 37KW/400V Frekvenciaváltó37.00NL-NZ
NZ2400-3R7G/5R5P 3,7KW/400V Frekvenciaváltó3.70NL-NZ
NZ2400-400G/450P 400KW/400V Frekvenciaváltó (FÉKMODUL NÉLKÜL)400.00NL-NZ
NZ2400-45G55P 45KW/400V Frekvenciaváltó (fékegység nélkül)45.00NL-NZ
NZ2400-55G 55KW/400V Frekvenciaváltó (fékegység nélkül)55.00NL-NZ
NZ2400-5R5G 5,5KW/400V Frekvenciaváltó5.50NL-NZ
NZ2400-75G90P 75KW/400V Frekvenciaváltó (fékegység nélkül)75.00NL-NZ
NZ2400-7R5G/11P 7,5KW/400V Frekvenciaváltó7.50NL-NZ
NZ2400-90G110P 90KW/400V Frekvenciaváltó (fékegység nélkül)90.00NL-NZ
ODE-3-120023-1F12 IP20 0,37kw 1x230Vin/3x230Vout frekvenciaváltó0.37Invertek
ODE-3-120023-1F1A 0,37kW 230V IP66 Outdoor Frekvenciaváltó0.37Invertek
ODE-3-120023-1F1B 0,37kW 230V IP66 Outdoor switched Frekvenciaváltó0.37Invertek
ODE-3-120043-1F12 IP20 0,75kw 1x230Vin/3x230Vout frekvenciaváltó0.75Invertek
ODE-3-120043-1F12-01 IP20 0,37kw 1x230Vin/1x230Vout frekvenciaváltó0.37Invertek
ODE-3-120043-1F1A 0,75kW 230V IP66 Outdoor Frekvenciaváltó0.75Invertek
ODE-3-120043-1F1B 0,75kW 1x230Vin/3x230Vout IP66 Outdoor switched Frekvenciaváltó0.75Invertek
ODE-3-120043-1F1B-01 0,37kw 1x230Vin/1x230Vout IP66 Outdor Switched frekvenciaváltó0.37Invertek
ODE-3-120043-3012 0,75 kW 4,3A 3x200-240Vin / 3x200-240Vout 3PH frekvenciaváltó0.75Invertek
ODE-3-120070-1F12 IP20 1,5kw 1x230Vin/3x230Vout frekvenciaváltó1.50Invertek
ODE-3-120070-1F12-01 IP20 0,75kw 1x230Vin/1x230Vout frekvenciaváltó0.75Invertek
ODE-3-120070-1F1A 1,5kW 230V IP66 Outdoor Frekvenciaváltó1.50Invertek
ODE-3-120070-1F1B 1,5kW 230V IP66 Outdoor switched Frekvenciaváltó1.50Invertek
ODE-3-140012-3F1B 0,37kW 400V IP66 Outdoor switched Frekvenciaváltó0.37Invertek
ODE-3-140022-3F12 IP20 0,75kw 3x400V frekvenciaváltó0.75Invertek
ODE-3-140022-3F1A 0,75kW 400V IP66 Outdoor Frekvenciaváltó0.75Invertek
ODE-3-140022-3F1B 0,75kW 400V IP66 Outdoor switched Frekvenciaváltó0.75Invertek
ODE-3-140041-3F12 IP20 1,5kw 3x400V frekvenciaváltó1.50Invertek
ODE-3-140041-3F1A 1,5kW 400V IP66 Outdoor Frekvenciaváltó1.50Invertek
ODE-3-140041-3F1B 1,5kW 400V IP66 Outdoor switched Frekvenciaváltó1.50Invertek
ODE-3-220105-1F42 IP20 2,2kw 1x230Vin/3x230Vout frekvenciaváltó2.20Invertek
ODE-3-220105-1F42-01 IP20 1,1kw 1x230Vin/1x230Vout frekvenciaváltó1.10Invertek
ODE-3-220105-1F4A 2,2kW 230V IP66 Outdoor Frekvenciaváltó2.20Invertek
ODE-3-220105-1F4B 2,2kW 230V IP66 Outdoor switched Frekvenciaváltó2.20Invertek
ODE-3-240058-3F42 IP20 2,2kw 3x400V frekvenciaváltó2.20Invertek
ODE-3-240058-3F4A 2,2kW 400V IP66 Outdoor Frekvenciaváltó2.20Invertek
ODE-3-240058-3F4B 2,2kW 400V IP66 Outdoor switched Frekvenciaváltó2.20Invertek
ODE-3-240095-3F42 IP20 4kw 3x400V frekvenciaváltó4.00Invertek
ODE-3-240095-3F4A 4kW 400V IP66 Outdoor Frekvenciaváltó4.00Invertek
ODE-3-240095-3F4B 4kW 400V IP66 Outdoor switched Frekvenciaváltó4.00Invertek
ODE-3-320153-1042 4kW 1x230Vin/3x230Vout IP20 frekvenciaváltó4.00Invertek
ODE-3-340140-3F42 IP20 5,5kw 3x400V frekvenciaváltó5.50Invertek
ODE-3-340140-3F4A 5,5kW 400V IP66 Outdoor Frekvenciaváltó5.50Invertek
ODE-3-340140-3F4B 5,5kW 400V IP66 Outdoor switched Frekvenciaváltó5.50Invertek
ODE-3-340180-3F42 IP20 7,5kw 3x400V frekvenciaváltó7.50Invertek
ODE-3-340180-3F4A 7,5kW 400V IP66 Outdoor Frekvenciaváltó7.50Invertek
ODE-3-340180-3F4B 7,5kW 400V IP66 Outdoor switched Frekvenciaváltó7.50Invertek
ODE-3-340240-3F42 IP20 11kw 3x400V frekvenciaváltó11.00Invertek
ODE-3-340240-3F4A 11kW 400V IP66 Outdoor Frekvenciaváltó11.00Invertek
ODE-3-440300-3F42 IP20 15kW 3x400V frekvenciaváltó15.00Invertek
ODE-3-440300-3F4A 15kW 400V IP66 Outdoor Frekvenciaváltó15.00Invertek
ODE-3-440300-3F4B 15kW 400V IP66 Outdoor Switched Frekvenciaváltó15.00Invertek
ODE-3-440390-3F42 IP20 18,5kw 3x400V frekvenciaváltó18.50Invertek
ODE-3-440390-3F4A IP66 18,5kw 3x400V frekvenciaváltó18.50Invertek
ODE-3-440460-3F42 IP20 22kw 3x400V frekvenciaváltó22.00Invertek
ODE-3-440460-3F4A 22kw 3x400V IP66 Outdoor frekvenciaváltó22.00Invertek
ODE-3-440460-3F4B IP66 22kw 3x400V IP66 Outdoor switched frekvenciaváltó22.00Invertek
ODE-3-540610-3F42 IP20 30kW 3x400V frekvenciaváltó30.00Invertek
ODE-3-540720-3F42 IP20 37kW 3x400V frekvenciaváltó37.00Invertek
ODP-2-44150-3KF42-MN IP20 15kw 3x400V frekvenciaváltó15.00Invertek
ODV-3-440460-3F1N-TN IP55 ECO 22kw 3x400V frekvenciaváltó22.00Invertek
Részletes információk

A frekvenciaváltó bemenetére kapcsolt 50Hz-es váltakozó áramot/feszültséget (1x230Vin vagy 3x400Vin) egyenirányítjuk. A DC körben simítjuk, szűrjük. Majd egy nagy kapcsolási frekvenciával (6-12kHz) kapcsolható, és nagy teljesítmények (áramok) kapcsolására alkalmas teljesítményelektronikai híd – jellemzően: IGBT (incapsulated gate bipolar transistor) – alkalmazásával, az úgynevezett impulzusszélesség moduláció elvén háromfázisú (3x230Vout vagy 3x400Vout) váltakozó áramot/feszültséget állítunk elő, aminek viszont a frekvenciáját már tudjuk változtatni.

Az aszinkron motor állórészében létrehozott forgó mágneses mező fordulatszáma (percenként):
n0=(f/p)x60
ahol
f: a frekvencia
p: a motor (állórész tekercselés) póluspárok száma

Tehát az „f” frekvencia változtatásával változik a motor fordulatszáma.

Fontos példa fentiek alapján:
Ha csak 1fázis (230V) áll rendelkezésre
Előzőek szerint a 230/400VDY tekercselésű  háromfázisú motort (általában a motorok 3kW teljesítményig ilyen tekercselésűek) az 1x230Vin / 3x230Vout frekveciaváltóval egy fázisról is tudjuk üzemeltetni, ha a motort „Delta” kapcsolásba kötjük.

Kiválasztásuk szempontjai:
1.) A frekvenciaváltót a motor névleges áramához választjuk ki! (a gyártók általában ferkiváltóknál is teljesítményértéket adnak meg, de fontos meggyőződni a tervezett alkalmazásunk/motorunk névleges áramigényéről és ahhoz igazítani/választani a frekiváltót)
2.) Az igénybevétel módja: állandó vagy változó nyomatékigény, statikus vagy dinamikus terhelés
3.) Vezérlési igények: autonóm üzem vagy rendszerbe kell integrálni. Inputok/outputok tervezett száma, kommunikációs lehetőségek, elvárások.
4.) IP védettség: jellemzően IP20 de elérhetőek IP55, IP56, IP66 tokozott kivitelben is
5.) Kiegészítő igények: zavarszűrés (EMI/EMC), fojtás, fékezési igény (fékchopper, fékellenállás) stb.
6.) Bővítési lehetőségek
